Industrie-Rundsteckverbinder aus Metall und Kunststoff
Mit dem Rundsteckverbinder-Programm Toughcon® setzt die Schlicker GmbH Maßstäbe in vielen industriellen Anwendungen. Aus einem abgestimmten Baukastensystem von Steckern, Steckdosen und Zubehör lässt sich der Toughcon®-Steckverbinder flexibel für die unterschiedlichsten Anforderungen innerhalb einer Anwendung konfigurieren. Das reduziert Kosten, Bestellaufwand und Lagerhaltung und erleichtert die Montage in der Fertigung. Durch die eigene Fertigung der Industrie-Steckverbinder in Deutschland garantieren wir eine schnelle und langfristige Verfügbarkeit. Vertrieb ausschließlich an gewerbliche Kunden.
Ein System - 1000 Möglichkeiten
Jedes Steckeraußengehäuse bietet eine nahezu unbegrenzte Anzahl von Möglichkeiten, verschiedene Einsätze und spezifische Kontaktierungen unterzubringen. Die Vielzahl der Isolatoren (Einsätze) ermöglicht eine Optimierung der Kontaktpositionen. Verschiedene Kodierungsmöglichkeiten verhindern Fehlsteckungen. Das Gehäuse kann mit bis zu 37 Kontakten bestückt werden.
Konfigurierbar nach Ihren Wünschen

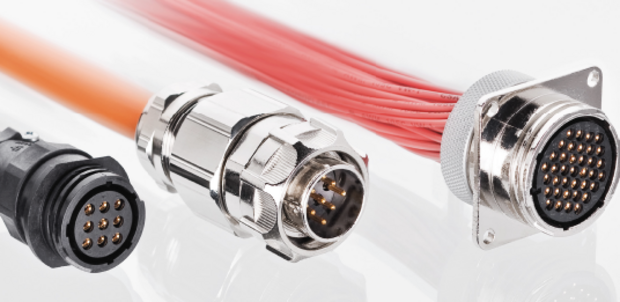

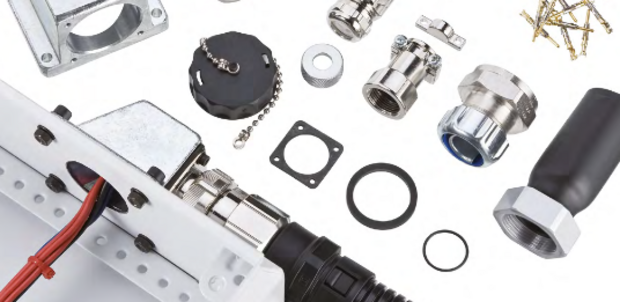

Der Toughcon®-Steckverbinder kann anwendungsspezifisch aus Metall- und Kunststoffgehäusen sowie drei Kontakttypen zu Steckern und Buchsen zusammengestellt werden. Für den sicheren Kabelabgang am Stecker steht ein Endgehäuse mit integrierter PFLITSCH©-Kabelverschraubung und anwendungsspezifischen Dichteinsätzen für die unterschiedlichen Kabeldurchmesser zur Verfügung. Abdichtung, Zugentlastung, Knickschutz sowie der Anschluss von Schutzschläuchen und Wellrohren an die Rundsteckverbinder sind damit einfach möglich. Darüber hinaus gibt es eine Vielzahl weiterer Endverschlüsse, die auf die speziellen Anforderungen der Kunden abgestimmt sind. Von der einfachen Zugentlastung über verschiedenste Adapter bis hin zum Endgehäuse mit Schrumpfschlauch ist alles lieferbar.
Robustes Trapezgewinde
Die Industrie-Steckverbinder von Toughcon® verfügen über ein Trapezgewinde und können daher mit einer Hand gesteckt werden. Die Kunststoff- und die besonders robuste Metallvariante sind steckkompatibel. Das Trapezgewinde mit Endverrastung macht die Verbindung vibrationssicher und lässt sich leicht öffnen und schließen.
Vorteile des Bajonettverschlusses:
- Schnelle Verriegelung – Der Steckverbinder kann mit einer kurzen Drehung (meist ¼ oder ⅓ Umdrehung) verriegelt werden, während eine metrische Verschraubung mehrere Umdrehungen benötigt.
- Einfache Handhabung – Kein Werkzeug nötig, was die Montage und Demontage beschleunigt. Während üblicherweise kostenintensive Drehmomentenschlüssel zur fachgerechten Montage von Metrischen Steckverbindern genutzt werden müssen-
- Sichere Verriegelung – Der Bajonettmechanismus rastet ein und verhindert unbeabsichtigtes Lösen durch Vibrationen oder Zugbelastung
- Das Einrasten – gibt dem Anwender sicheres Feedback vibrationssicher montiert zu haben.
- Besser für häufiges Stecken & Trennen – Ideal für Anwendungen, bei denen der Steckverbinder regelmäßig gelöst und wieder verbunden werden muss.
- Vibrationssicherheit – Durch die Rastmechanik hält der Bajonettverschluss mechanischen Belastungen besser stand als eine Verschraubung, die sich durch Vibrationen lösen kann.
Fazit:
Bajonettverschlüsse sind besonders vorteilhaft in schnell wechselnden oder vibrationsintensiven Umgebungen (z. B. Militär, Luftfahrt, Bahntechnik, Medizintechnik). Metrische Verschraubungen eignen sich eher für dauerhafte, mechanisch belastbare und dichte Verbindungen.
Toughcon Fertiglösungen
Vorkonfektionierte Kabel/Steckverbinder bieten Vorteile: Im direkten Kostenvergleich schneiden einbaufertige Toughcon®-Steckverbinder mit umspritzter Leitung deutlich besser ab, als vom Anwender manuell konfektionierte Kabelsätze. Zudem ist die Gesamtqualität einer fertigen Konfektionierung reproduzierbar, da die Konfektionierung maschinell erfolgt.
Kabel ablängen, Kabelenden abmanteln, Kontakte crimpen, Kontakte stecken, Endgehäuse montieren, Kabel binden und prüfen: All diese Arbeitsschritte übernehmen wir auf Wunsch für Sie.
